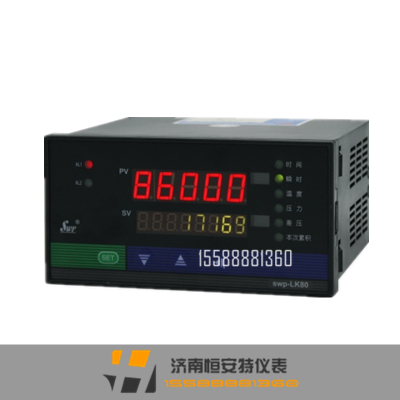

昌暉SWP-LK80系列流量積算儀
- SWP-LK系列流量積算控制儀 SWP-LK系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。 型號 代 碼 說 明 SWP-LK □ □□ -□ □ -□ □ □ -□ □ -□ -□
-
- 全國服務熱線：
15588881360
15588881360
|
型 號
|
代 碼
|
說 明
|
|||||||||||
|
SWP-LK
|
□
|
□□
|
-□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
-□
|
-□
|
-□
|
5位+8位流量積算控制儀
|
|
外形尺寸
|
8
9
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm
96×96mm
|
|
控制作用
|
01
02
03
04
05
|
|
|
|
|
|
|
|
|
|
|
無補償輸入
帶補償輸入
過熱蒸汽帶溫度壓力補嘗-查表法
飽和蒸汽帶溫、壓補償-查表法
用戶特定曲線補償輸入-查表法
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見 “通訊方式”
|
||
|
輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見 “輸出方式”
|
|||
|
流量信號類型
|
□
|
|
|
|
|
|
|
|
參見 “輸入類型”
|
||||
|
壓力補償類型
|
□
|
|
|
|
|
|
|
參見 “輸入類型”
|
|||||
|
溫度補嘗類型
|
□
|
|
|
|
|
|
參見 “輸入類型”
|
||||||
|
第一報警方式
|
N
H
L
B
C
D
|
|
|
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
流量定量到控制-自動啟動
流量定量過程控制-自動啟動
流量定量到控制-自動清零
|
|||||||
|
第二報警方式
|
N
H
L
B
C
|
|
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
流量定量到控制-自動啟動
流量定量過程控制-手動啟動
|
||||||||
|
饋電輸出
|
N
P
2P
|
|
|
無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC24V饋電輸出
|
|||||||||
|
供電方式
|
W
T
|
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電（線性電源，可省略）
|
||||||||||
|
外形特征
|
S
|
豎式顯示儀表
橫式顯示儀表（可省略）
|
|||||||||||
★通訊方式：
|
代 碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
說 明
|
|
A
|
4~20mA
|
-1999~9999 d
|
G
|
Pt100
|
-200~650℃
|
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
|
|
B
|
0~10mA
|
-1999~9999 d
|
E
|
熱電偶E型
|
0~1000℃
|
|
|
C
|
1~5V
|
-1999~9999 d
|
K
|
熱電偶K型
|
0~1300℃
|
|
|
D
|
0~5V
|
-1999~9999 d
|
R
|
用戶特定
|
-1999~9999 d
|
|
|
M
|
0~20mA
|
-1999~9999 d
|
N
|
無補償輸入
|
|
|
|
F
|
脈沖
|
0~5KHz
|
|
|
|
